云外资源通过二层桥接访问同网段云内资源

背景描述

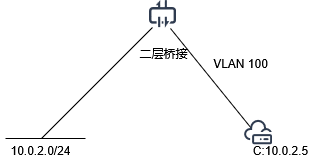

如图所示拓扑，云外VLAN 100下的服务器C的IP10.0.2.5希望访问云内share_net下同网段10.0.2.0/24的资源。

本实践方案通过配置二层桥接完成上述需求。

前提条件

已部署好二层桥接节点，并且放开节点上联交换机口的VLAN 100，配置好节点可用域比如leaf1。

说明：

二层桥接节点承载二层桥接服务，负责将云平台内部的隧道网络和云外的 VLAN 网络二层连通，实现云外服务器不改变网络二层接入云内，从而使用云内的丰富网络功能。

操作步骤

1. 创建二层桥接。

   1. 在云平台的顶部导航栏中，依次选择[产品与服务]-[网络]-[二层桥接]，进入“二层桥接”页面。

   2. 单击 创建二层桥接 ，弹出“创建二层桥接”对话框。

   3. 配置参数后，单击 创建 ，完成操作。

   名称	项目	描述	可用区	网络	VLAN ID	QoS
   l2br	Default:admin	-	leaf1	share_net	100	禁用

2. 配置云内虚机网卡的安全组。

   1. 创建安全组，并且配置放开云外服务器C的IP10.0.2.5的规则。

   2. 云内虚机网卡关联上述安全组。

结果验证

云外服务器C和云内10.0.2.0/24可以互相访问。
